Product Introduction
Wuhan UHV Power Technology Co.,Ltd., is a professional manufacturer and supplier of high-voltage power testing equipment in China.Portable Three-Phase Power Quality Analyzer is a professional testing instrument used for on-site detection and recording of the operating status of three-phase AC power systems. It is commonly used for fault diagnosis in industrial power distribution, substations, data centers, photovoltaic/energy storage systems, UPS, and large electromechanical equipment.
 |  |  |
Product functions
1. Comprehensive power quality analysis
The SMG7000 is primarily used to detect various power quality issues that occur during power grid operation, including:
Voltage deviation
Frequency deviation
Voltage fluctuation
Flicker
Harmonic content
Three-phase voltage imbalance
Voltage and current waveform distortion
In other words, it can not only measure voltage and current, but also further determine whether there are abnormalities in power quality of the grid.
2. Electrical parameter measurement
The device can simultaneously measure and analyze multiple basic electrical parameters, including:
Voltaje
Actual
Poder activo
Poder reactivo
Poder aparente
Power factor
Frecuencia
Phase angle
The voltage measurement range is 0–200–800 V with automatic range switching, and the frequency measurement range is 45–55 Hz. Current is measured using clamp-on current transformers, with different range clamp-on transformers available as needed.
Product parameters
Características de entrada | Rango de medición de voltaje | 0～200V～800V, engranaje de corte automático | |
Rango de medición actual | Transformadores de abrazadera (tres tipos) | 5A/25A (estándar) | |
100A / 500A (opcional) | |||
400A / 2000A (opcional) | |||
Rango de medición del ángulo de fase | 0 ~ 359.99 ° | ||
Rango de medición de frecuencia | 45~55Hz | ||
Canales de voltaje | tres canales (UA、ENB、ENC) | ||
Canales actuales | tres canales (yoA、IB、IC) | ||
Tiempos máximos de análisis de armónicos | 63 veces.
| ||
Período máximo de almacenamiento continuo en intervalos de 1 minuto | 18 meses | ||
Exactitud
| Sección de medición de parámetros eléctricos. | Voltaje | ± 0.2%
|
Frecuencia | ± 0,01 Hz | ||
corriente, potencia | ± 0.5% | ||
Fase | ± 0.2 ° | ||
Sección de calidad de energía:
| Tolerancia de voltaje fundamental | ≤0,5% FS | |
Tolerancia actual fundamental | ≤1% FS | ||
Fase entre el error de medición de tensión fundamental y corriente. | ≤0.2 ° | ||
Porcentaje de error de medición de tensión armónica | ≤0.1% | ||
Porcentaje de error de medición de corriente armónica | ≤0.2%
| ||
Error de desequilibrio de voltaje trifásico | ≤0.2%
| ||
Error de desviación de voltaje | ≤0.2%
| ||
Error de fluctuación de voltaje | ≤0.2%
| ||
Temperatura de trabajo | -10 ℃ ~ + 40 ℃ | ||
Energía de carga | 220 VCA, frecuencia de 45 Hz a 55 Hz | ||
Energía del anfitrión | ≤3VA | ||
Tiempo máximo de trabajo de la batería | ≤10 horas | ||
Aislamiento | 1) La resistencia de aislamiento entre el voltaje, el terminal de entrada de corriente y la carcasa ≤100MΩ. | ||
2) Soporta 1,5 KV (valor válido) con frecuencia eléctrica en la entrada de energía operativa y la carcasa, que dura un minuto. | |||
Tamaño | 258 mm × 158 mm × 58 mm | ||
Peso | 1,8 kilos | ||
Apodo：Probador de calidad de energía portátil，Probador de calidad de energía，Medidor de calidad de energía，Analizador de calidad de energía
Característica:
1. El instrumento está diseñado como un equipo de prueba de alta precisión para detectar la distorsión de la forma de onda de la red, el contenido armónico, las fluctuaciones de voltaje y el parpadeo y el desequilibrio de fase de los problemas de calidad de la energía; También incluye pruebas de parámetros eléctricos, funciones de análisis vectorial.
2. Puede medir con precisión una variedad de parámetros eléctricos, como voltaje, corriente, potencia activa, potencia reactiva, ángulo de fase, factor de potencia, frecuencia, etc.
3. Puede mostrar el diagrama vectorial del voltaje y la corriente medidos, analizando qué usuarios pueden juzgar si el cableado del dispositivo de medición es correcto o no.
4. La corriente se mide utilizando los transformadores de pinza. Puede realizar la medición de forma fácil y segura, gracias al uso de transformadores de corriente de pinza, sin necesidad de conectar el bucle de corriente. Dependiendo del rango de medición del usuario, se le puede equipar con diferentes gamas de abrazaderas.
5. La medición y el análisis de la calidad de la energía de CA desde la red pública hasta el cliente se pueden realizar fácilmente; su medición y análisis: desviación de frecuencia, desviación de voltaje, fluctuaciones de voltaje, parpadeo, factor de desequilibrio de voltaje trifásico y armónicos.
6. Puede mostrar voltaje monofásico, forma de onda de corriente y puede mostrar voltaje trifásico y forma de onda de corriente al mismo tiempo.
7. Toda la interfaz de prueba funciona con una función de bloqueo de pantalla para facilitar la lectura y el análisis de los datos del usuario.
8. Monitoreo de fluctuaciones de carga: Puede medir y analizar las fluctuaciones en la calidad de la energía de la red pública causadas por una variedad de equipos eléctricos en diferentes condiciones de operación. Registre y almacene la tendencia de los parámetros eléctricos, como voltaje, corriente, potencia activa, potencia reactiva, potencia aparente, frecuencia y fase en un momento regular.
9. Puede realizar ajustes de equipos eléctricos y monitoreo dinámico durante la operación, y ayudar a los usuarios a resolver los problemas del proceso de puesta en marcha y ajuste de energía.
10. Puede medir y analizar los parámetros dinámicos de los dispositivos de filtrado y compensación de potencia reactiva en el sistema eléctrico, y realizar una evaluación cuantitativa de sus características y especificaciones técnicas.
11. Los usuarios pueden configurar diferentes intervalos de almacenamiento y almacenará datos sucesivamente de acuerdo con el intervalo de tiempo establecido;
12. En el interior está equipado con almacenamiento de datos de alta capacidad. Puede almacenar 18 meses consecutivos o más según un intervalo de un minuto, lo que satisface las necesidades de los puntos de prueba de monitoreo a largo plazo.
13. El instrumento incluye un conector USB, que se puede usar fácilmente para copiar los datos directamente a la computadora de administración detrás del escenario.
14. Se coordina con un potente software de gestión de datos y puede cargar directamente datos de muestreo en tiempo real al cómputo de gestión detrás del escenario, lo que puede realizar un tratamiento más completo y rápido en segundo plano.
15. Tiene función de calendario y reloj, que puede mostrar la fecha y la hora en tiempo real. Puede detectar en el lugar mientras guarda los datos y resultados de la prueba, y cargarlos a una computadora a través del conector serie, luego realizar la administración de datos computarizada a través del software de administración detrás del escenario (opcional), con potentes capacidades de generación de informes.

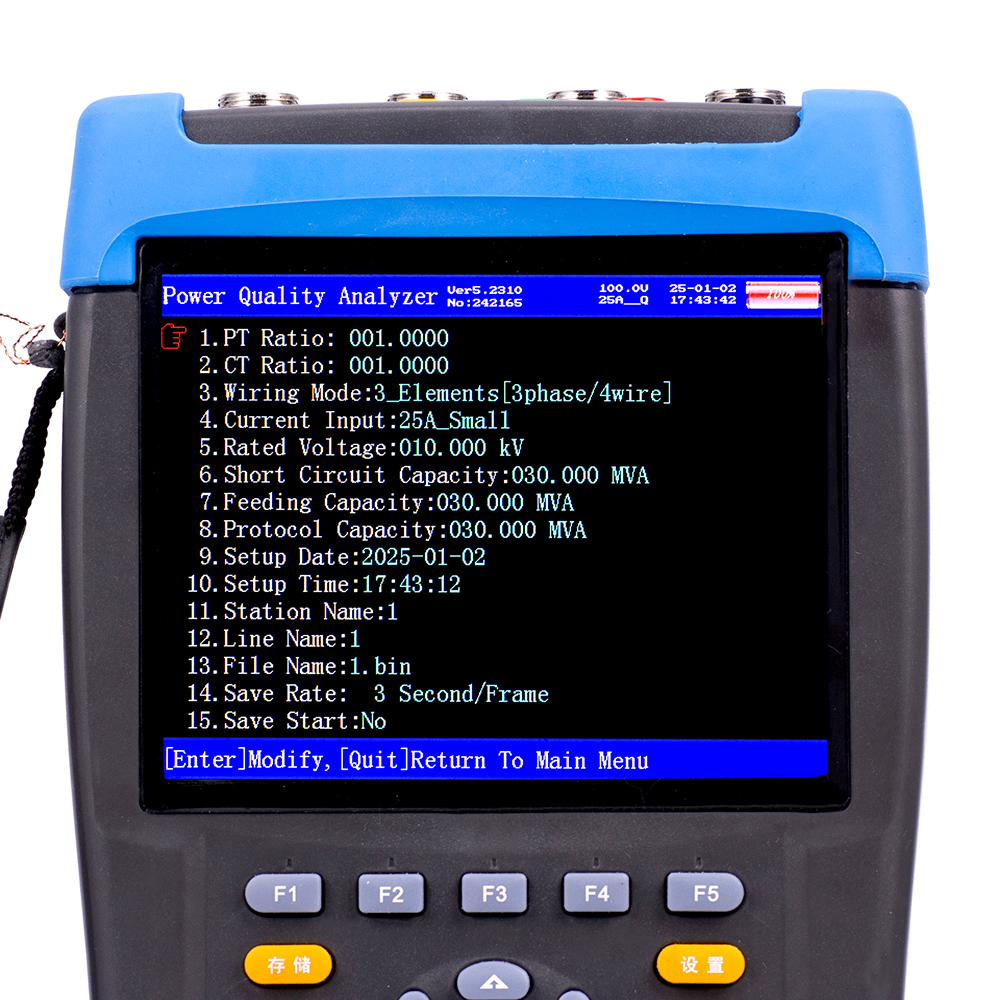

16. Se utiliza una pantalla LCD a color importada de pantalla grande como pantalla, y la interfaz de usuario china está equipada con un mensaje de caracteres chinos, una interfaz LCD de pantalla multiparámetro y una interfaz interactiva amigable.
17. La pantalla LCD entrará automáticamente en modo de ahorro de energía cuando haya 3 minutos sin operación para maximizar la duración de la batería.
18. Utiliza un teclado de silicona conductora, que se siente bien, tiene una larga vida útil, un diseño razonable y es fácil de operar.
19. En el interior está equipada con una batería recargable de iones de litio de alta capacidad y alto rendimiento, que puede funcionar continuamente durante más de 10 horas si la batería está completamente cargada.

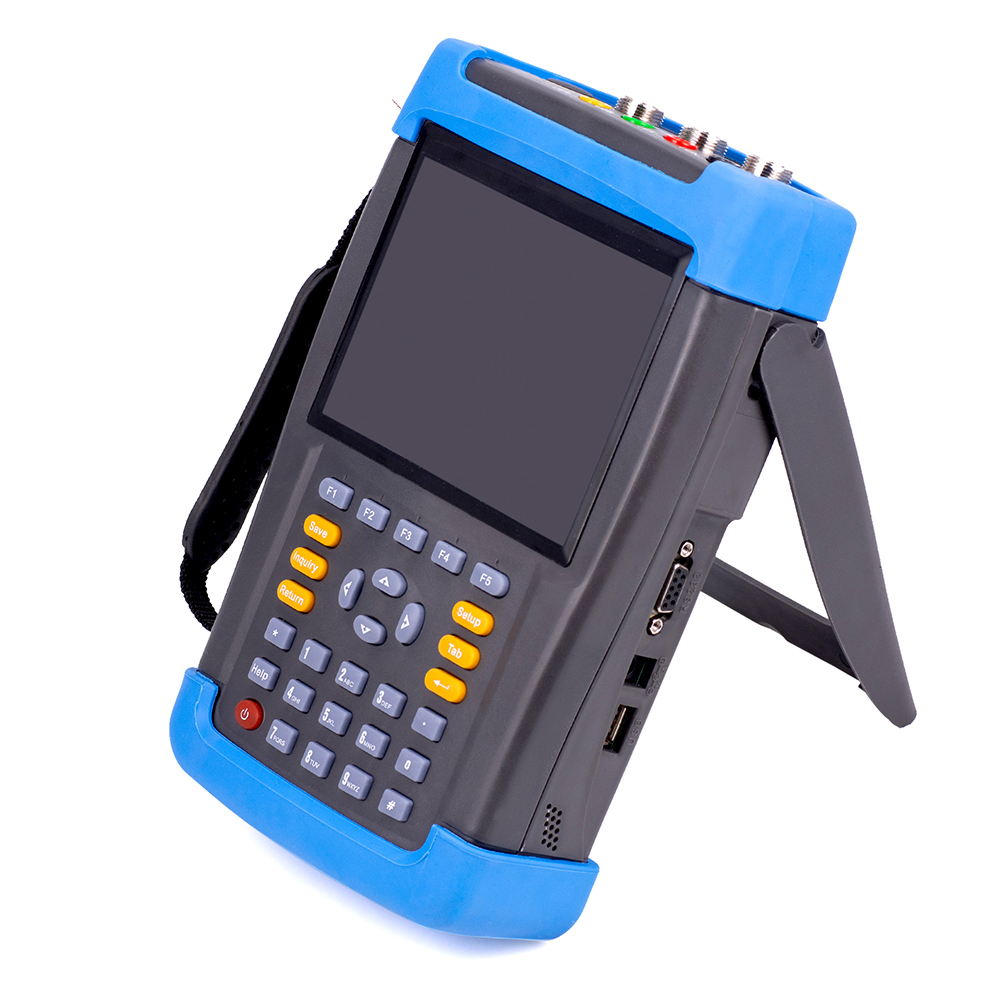

20. Tiene un tamaño pequeño, peso ligero y fácil de transportar. Se puede utilizar tanto como medición de prueba en el sitio como como equipo de medición estándar en el laboratorio.
Application Scenarios
Industrial factories: Troubleshoot equipment shutdowns, PLC resets, frequency converter alarms, and other issues.
Power distribution systems: Detect three-phase voltage, current, power, power factor, and load conditions.
Power quality diagnostics: Analyze voltage sags, swells, interruptions, harmonics, flicker, and transients.
Motors and variable frequency drives (VFDs): Detect inrush current, three-phase imbalance, and harmonics.
UPS and data centers: Monitor input/output power quality and abnormal events.
Photovoltaic, energy storage, and EV charging: Test grid-connected power quality of inverters, power conversion systems (PCS), and charging equipment.
Building and energy management: Conduct load surveys, energy consumption analysis, and energy saving assessments.
FAQ about Handheld Power Quality Analyzer
Q: Can the SMG7000 measure voltage and current simultaneously?
A: The SMG7000 is equipped with 3 voltage channels and 3 current channels, allowing simultaneous acquisition of three-phase voltage and three-phase current data, as well as comprehensive analysis of parameters such as power, power factor, and phase angle.Q: Can the SMG7000 detect abnormal current waveforms?
A: Yes. The device can capture current waveforms and, combined with harmonic analysis, determine whether there are issues such as waveform distortion or excessively high harmonic content, helping to analyze the impact of nonlinear loads on the power grid.
Q: Why choose our company's portable three-phase power quality analyzer?
A: We have our own factory with over 10 years of production experience.Choosing our portable three-phase power quality analyzer not only meets conventional power quality testing requirements such as voltage, current, power, power factor, frequency, harmonics, and three-phase imbalance, but also offers advantages including portability, high accuracy, multi-functionality, data recording, and on-site analysis capabilities.
