Product Introduction

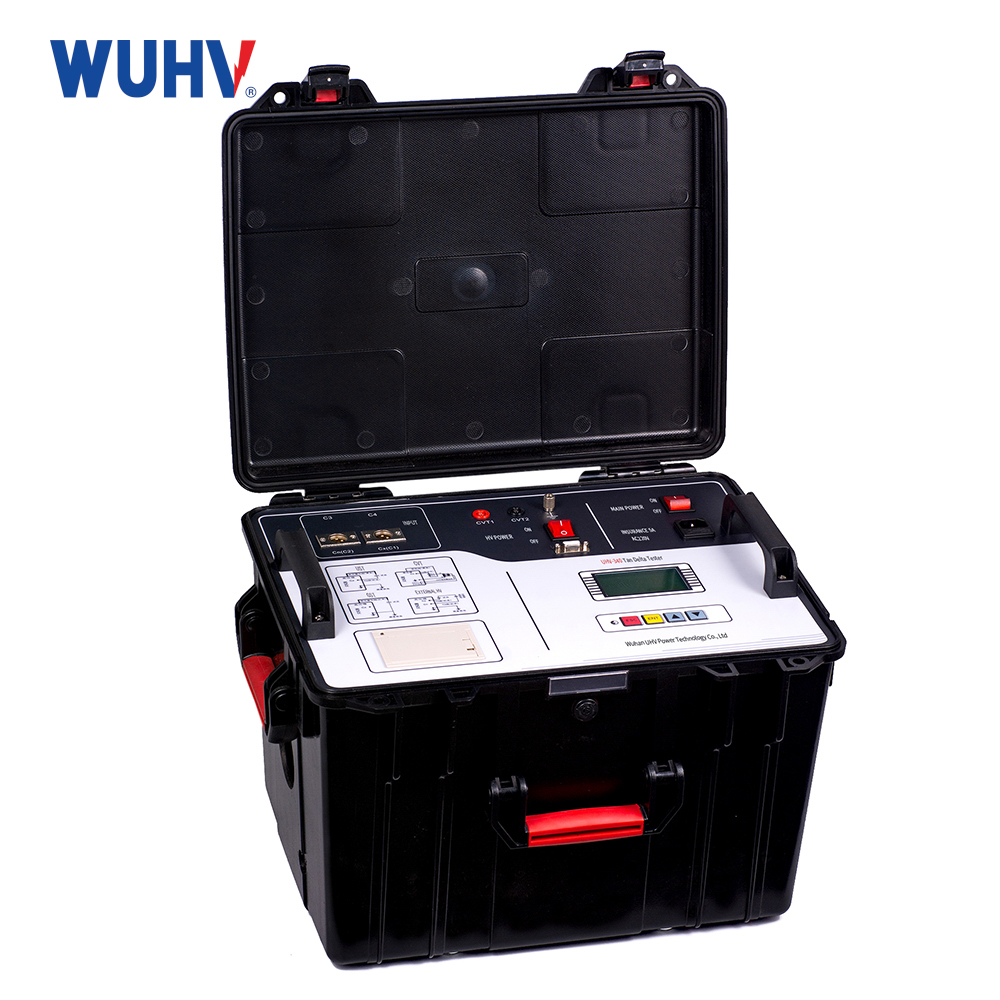

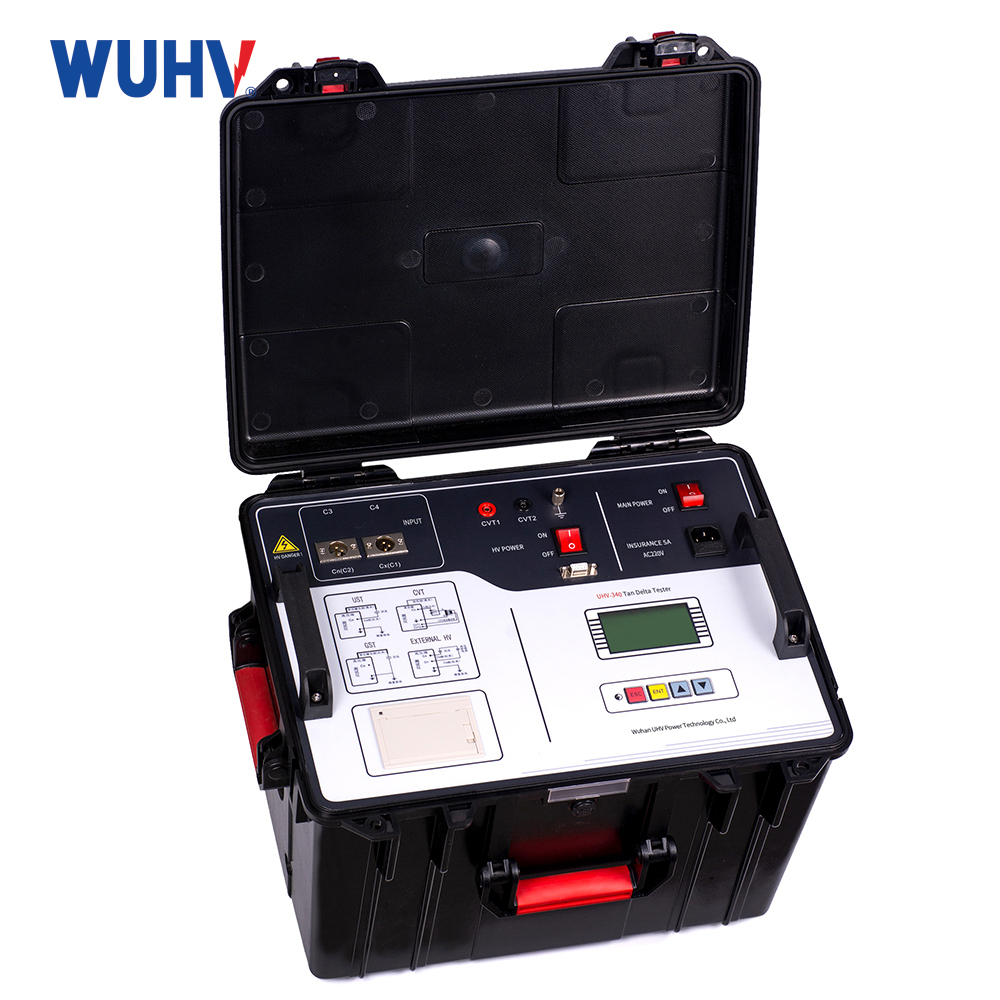

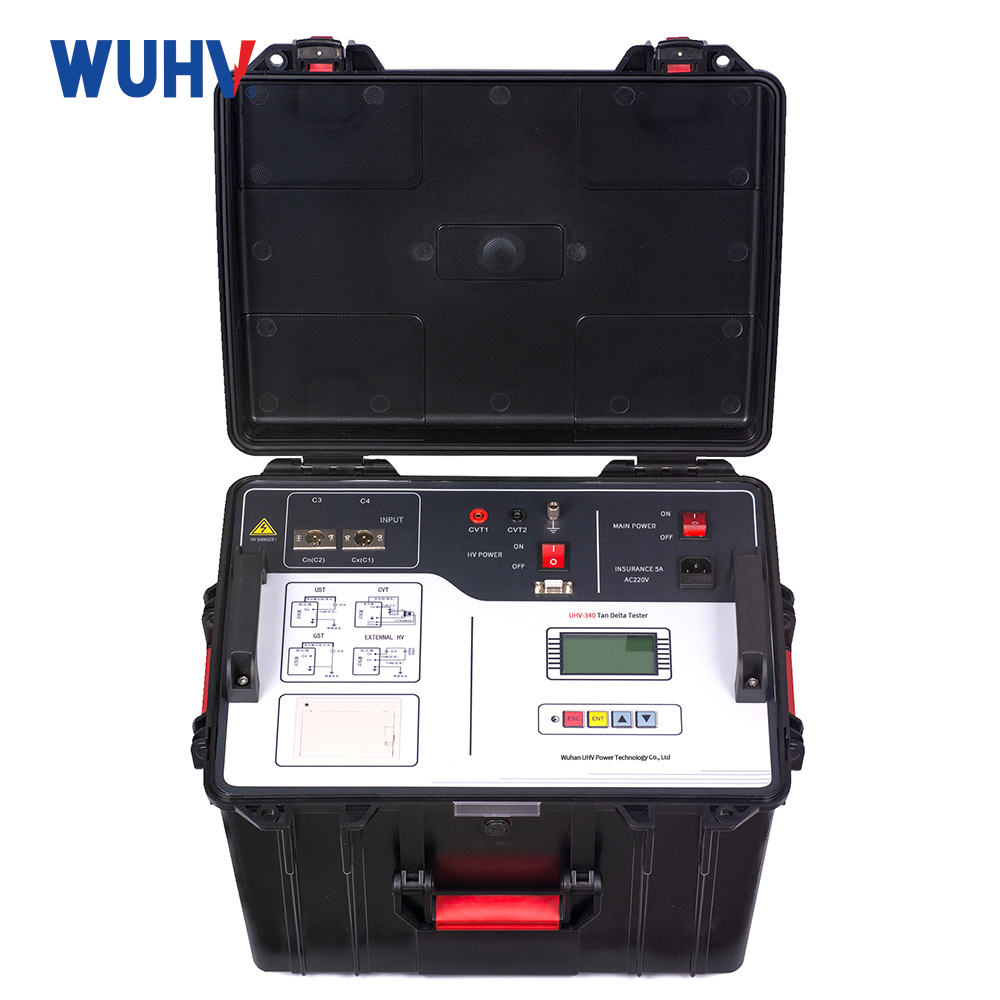

UHV-340 Transformer Tan Delta Tester is a kind of instrument with high precision fully automatic measuring the dielectric loss tangent and capacitance of various high voltage electrical equipments in the power plants and substations. The adoption of frequency conversion technology could ensure the accurate measurement in the interference of strong electric field.
Parámetros técnicos
| Salida de alto voltaje | 0.5~10kV Increasing by 500V for each level, a total of 20 levels, capacity: 1500VA |
| Exactitud | tgδ: ± (reading * 1.5% +0.06%) |
| Cx: ± (lectura * 1,5% +5 PF) | |
| Resolución | tgδ: 0.001% Cx: 0.001pF |
| Rango de medición | tgδ: 0.001% ~ 100% |
| Internal high pressure : 3PF~60000PF/10KV 60PF～1µF/0.5KV | |
| External high pressure: 3PF~1.5µF/10KV 60PF～30µF/0.5KV | |
| CVT Variable ratio test | Variation ratio measurement accuracy: ± reading *1% |
| The range of the measurement: 10～99999 | |
| Phase measurement accuracy: ±0.1° | |
| Phase measurement range: 0～359.9° | |
| Fuente de alimentación | AC 220V ± 10% 50/60 ± 1Hz |
| Método de medición | a.single frequency: 45(45Hz measuring)、50(50Hz measuring)、55(55Hz measuring)、60(60Hz measuring)、65(65Hz measuring) |
| b.different frequency: 50D(45Hz/55Hz measure each time) 60D(55Hz/65Hz measure each time) Automatic frequency conversion | |
| Adaptación armónica | ≤3% |
| Condición de aplicación | -15 ℃－50 ℃ |
| Humedad relativa | <80% |
| Dimensión | 460 (L) × 345 (W) × 345 (H) |
| Peso | 35kg |
 |  |  |
Product Features:
1. Antiinterferencia de conversión de frecuencia: el uso de tecnología antiinterferencia de conversión de frecuencia, en un 200% de interferencia aún se puede medir con precisión, los datos de la prueba son estables, adecuados para la prueba de pérdida dieléctrica antiinterferencia en el sitio.
2. Medición de alta precisión: flotación de frecuencia, análisis de forma de onda digital y tecnología de autocalibración de puente, con condensador estándar de tres extremos de alta precisión, para lograr una medición de pérdida dieléctrica de alta precisión y una precisión y estabilidad de medición de conexión positiva/inversa es consistente.
3. La resistencia de entrada de todo el rango del instrumento es inferior a 2Ω, lo que elimina la influencia de la capacitancia adicional de la línea de prueba.
4.Se puede conectar a la copa de aceite externa para realizar una prueba de pérdida dieléctrica de aceite de aislamiento de precisión, se puede conectar al electrodo de medición de material sólido para realizar una prueba de pérdida dieléctrica de aislamiento de precisión.
5.Buena compatibilidad: identifica automáticamente la fuente de alimentación del sistema de 50 Hz/60 Hz, admite la fuente de alimentación del generador, incluso si la fluctuación de frecuencia es grande, también se puede medir normalmente.
6. Dos tipos integrados de modelo de medición de pérdida dieléctrica en serie y paralelo, pueden ser totalmente compatibles con la plataforma de calibración y el estándar de pérdida dieléctrica, verificación conveniente del instrumento.
7.Protección de seguridad multinivel para garantizar la seguridad personal y del equipo.
8.Protección de alto voltaje: prueba de cortocircuito, avería o fluctuación de corriente de alto voltaje, puede cortar la salida por cortocircuito.
9. Protección de bajo voltaje: mala conexión de 380 V, fluctuación de la fuente de alimentación o falla repentina de energía, protección de arranque, no causará sobretensión.
10.Protección de conexión a tierra: la conexión a tierra del instrumento es mala, por lo que la carcasa con voltaje peligroso inicia la protección de conexión a tierra.
11.CVT: cuatro límites de protección de alto voltaje y corriente, bajo voltaje y corriente, no dañarán el equipo; La selección de menú incorrecta no genera voltaje de excitación. No hay salida de alto voltaje de 10 kV durante la medición CVT.
12. Anti "aumento de capacidad": al medir productos de prueba de gran capacidad aparecerá un efecto de "aumento de capacidad" de aumento de voltaje, el instrumento puede rastrear automáticamente el voltaje de salida y mantener el voltaje de prueba constante.
13.Rendimiento sísmico: el instrumento adopta un diseño sísmico único, puede soportar fuertes vibraciones de transporte a larga distancia y turbulencias sin daños.
14.Cable de alto voltaje: cable aislado de alto voltaje, se puede utilizar para trapear el piso.
15. Avance técnico, función potente, con interfaz de condensador estándar externo, seguimiento automático de la frecuencia de potencia de prueba externa de 40 Hz ~ 70 Hz, fuente de alimentación de frecuencia de soporte y fuente de alimentación resonante en serie para realizar pruebas de pérdida dieléctrica de alto voltaje de gran capacidad.
16.Con la función de aviso de descarga incorrecta de contacto del circuito, para facilitar la identificación del cableado es confiable.
17.Con la función de medición del método de autoexcitación CVT, C1/C2 se puede medir al mismo tiempo, conexión a tierra de la barra colectora de compensación automática e influencia de voltaje parcial del capacitor estándar, no es necesario cambiar la línea ni ningún accesorio externo, y la línea de conexión de alto voltaje puede trapear el piso.
18.Con la función de blindaje de bajo voltaje del cableado inverso, en la caja de conexión a tierra de la barra colectora de 220 kVCVT, el C11 se puede realizar sin pelar la medición de pérdida dieléctrica del cableado inverso de 10 kV, y puede ser una conexión al mismo tiempo a las dos mediciones de capacitancia principal y esclava.
19.Menú de texto chino, pantalla LCD retroiluminada de gran tamaño.
20.Configuración de la impresora térmica, impresión de datos clara y rápida, sin ruido.
21.Con reloj calendario, puede almacenar 100 grupos de datos de medición.
 |  |  |
Factors affecting dielectric loss
The characteristics of the material itself: the chemical composition, molecular structure, moisture content, impurities, etc. of the insulation material will directly affect its dielectric loss.
Temperature: An increase in temperature usually leads to an increase in the polarity movement of molecules, resulting in an increase in dielectric loss.
Electric field strength: Within a certain range, the higher the electric field strength, the higher the dielectric loss may also increase.
Humidity: Moisture is the "enemy" of insulation materials, which significantly increases their dielectric loss.
Frequency: The frequency of alternating current also has an impact on dielectric loss, which is the origin of the name "heterodyne" tester. It can conduct tests at different frequencies to more comprehensively evaluate insulation performance.
Application Fields
1. Power industry
Power plants and substations: In power plants and substations, dielectric loss testers are mainly used to test the high-precision measurement of dielectric loss tangent and capacitance of various high-voltage power equipment. Its integrated structure and built-in components such as dielectric loss testing bridge, variable frequency voltage regulating power supply, step-up transformer, and SF6 high stability standard capacitor make the testing process more accurate and efficient.
2. Research institutions
Research on High Voltage Electrical Equipment: The dielectric loss tester is suitable for measuring the TG δ and capacitance of high-voltage electrical equipment in workshops, laboratories, and research institutions. Its multiple testing modes (such as internal high voltage, external high voltage, internal standard, external standard, positive connection method, reverse connection method, etc.) can meet different testing needs.
3. In the field of electronic manufacturing
Electronic device design and production: In the design and production process of electronic devices, a dielectric loss tester can measure the dielectric loss at different frequencies to obtain the loss characteristics of the dielectric at different frequencies. This has a significant impact on the working state and performance of the circuit.
4. Insulation material testing
Insulation oil test: Equipped with an insulation oil cup, the dielectric loss tester can test the dielectric loss of insulation oil. It is more sensitive to detecting distributed defects such as overall moisture and aging of insulation or air gap discharge defects in insulation.
Frequently Asked Questions (FAQ)
Q: What types of power equipment is the variable-frequency dielectric loss tester mainly used for?
A: It is widely used for testing various high‑voltage power equipment such as transformers, instrument transformers, cables, switchgear, and insulators.
Q: Is a lower dielectric loss tangent (tan δ) value always better?
A: Yes, a lower tan δ value generally indicates lower dielectric loss of the insulating material, better insulation performance, and a lower risk of failure.
Q: What effect does temperature have on dielectric loss test results?
A: Generally, an increase in temperature enhances molecular polar motion, which leads to higher dielectric loss. Therefore, the actual temperature should be recorded and taken into account during testing.
Q: Besides the variable‑frequency dielectric loss tester, what other methods can be used to evaluate insulation performance?
A: Other methods include DC withstand voltage tests, partial discharge detection, dissolved gas analysis in oil, and various other approaches to comprehensively assess insulation performance.
Q: What advantages does Wuhan UHV Power Technology Co., Ltd. have in the field of power testing?
A: Wuhan UHV Power Technology Co., Ltd. has many years of industry experience, strong R&D capabilities, high product accuracy, stable performance, and provides professional pre‑sales and after‑sales services, making it a trustworthy partner.
